方案概述

       数字有线电视分前端，一般都是上级数字有线网络传送下来的数字加密流信号。加密流信号是无法直接插播字幕的，要想在数字分前端插播字幕的话，首先要使用大卡机将加密流信号解密为清流ASI信号，ASI清流信号通过TS流字幕插播器叠加字幕后再给QAM调制器。可是这种方法会使插播字幕的频点为开放频道，有线用户在不交费的情况下也可以收看。解决的办法是在QAM调制器前串接一台ASI切换器，大卡机有2路输出，可以设置成1路清流，一路为原始加密流，清流经过插播器，加密流直接给ASI切换器。这样在插字幕时为不加密状态，不插字幕是还原为加密状态。这样有线用户不交费的情况下也无法正常收看。

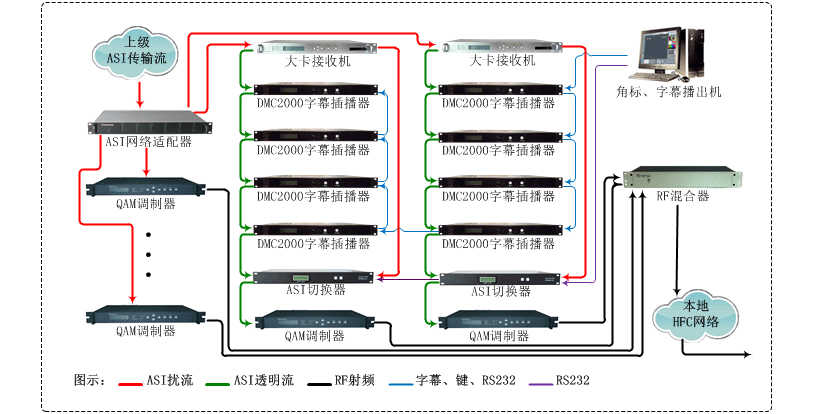

拓扑图

       在2个加密数据包中实现各4个频道的字幕插播（数据包有几套节目都可实现字幕插播）

方案说明
