产品概述

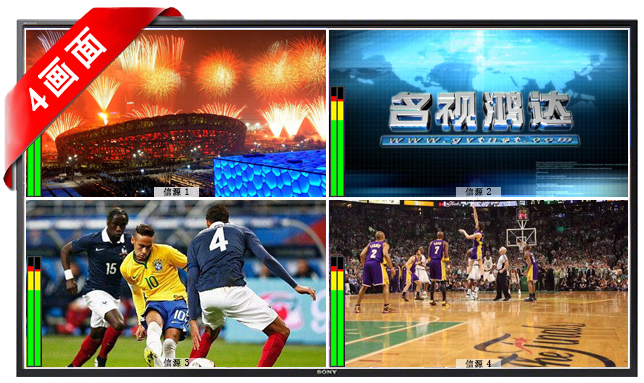

       Gvt-MVS-V4四画面分割器是一款可以在一个显示屏上实现4路完全独立的SDI视频源监看的多画面分割器。Gvt-MVS-V4四画面分割器支持4路SDI输入,4路SDI环路输出， 两路SDI多画面输出，1路HDMI多画面输出，可通过面板按键对设备进行配置， 支持单画面全屏、画中画、画外画 四画面分割等功能。

        Gvt-MVS-V4四画面分割器自带的音频（VU）表和字符显示功能可通过以太网或RS232远程控制软件设置开启与关闭。Gvt-MVS-V4四画面分割器采用半1U机身设计，即可单台设备上机架，也可两台设备组装为标准1U上机架。

产品特点

技术参数

4路10bit SD-SDI、HD-SDI和3G-SDI。

4路环通，2路SDI，1路HDMI

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 310M、SMPTE 425M-B。

270Mb、1.5G、3G

2路10bit HD-SDI、10bit 3G-SDI。

1路HDMI type A接口。输出支持显示器EDID。

所有SDI输出口都具备时钟恢复，标清、高清或3-SDI视频自动切换。

自动检测SD、HD或3G-SDI。

480i59.94 NTSC、 576i50 PAL

720p50、720p59.94、720p601080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p601080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60

每个分割画面均配备VU标准音频表。

4:2:2和4:4:4。

电视标准采样率48kHz和24bit。

10bit 4:2:2和4:4:4。

每路输入可自动选择SD-SDI、HD-SDI和3G-SDI，因此每路输入可分别使用不同电视格式。

依照SMPTE 352M的视频有效载荷识别辅助数据。
