SDI高标清十六画面分割器
Gvt-MVS-V16画面分割器是一款在一个显示屏上实现16路完全独立的SDI视频源监看的十六画面分割器。最多支持16路SDI输入,16路SDI环出,可实现SDI十六画面、SDI十画面、SDI九画面、SDI八画面、SDI六画面及SDI四画面的现场应用。Gvt-MVS-V16画面分割器支持单画面全屏显示、画中画、画外画及窗口自定义大小功能。Gvt-MVS-V16画面分割器支持SDI音频解嵌及音频(VU表)柱状显示,音频(VU表)柱叠加在相应的视频位置上。此外,还支持专业级应用中的字符叠加、时钟显示及Tally指示等功能。
产品介绍 INFOMATION

产品概述

       Gvt-MVS-V16画面分割器是一款在一个显示屏上实现16路完全独立的SDI视频源监看的十六画面分割器。最多支持16路SDI输入,16路SDI环出,可实现SDI十六画面、SDI十画面、SDI九画面、SDI八画面、SDI六画面及SDI四画面的现场应用。Gvt-MVS-V16画面分割器支持单画面全屏显示、画中画、画外画及窗口自定义大小功能,可通过前面板进行功能选择,也可以通过USB外接键盘进行控制,还可通过网络接口的网管功能或RS232接口进行控制,操作相当简单。设备支持远程网络升级系统软件,为用户扩展新功能带来便利。

        Gvt-MVS-V16画面分割器标准配置16路SDI环出,多画面输出到专用的SDI端口以及HDMI端口,还可以指定输出到SDI环出端口。Gvt-MVS-V16画面分割器支持SDI音频解嵌及音频(VU表)柱状显示,音频(VU表)柱叠加在相应的视频位置上。此外,还支持专业级应用中的字符叠加、时钟显示及Tally指示等功能。

产品特点

  • 1U标准机箱设计,多台画面分割器支持级联。
  • 智能温控设计,保证设备的良好工作状态。
  • 可扩展TALLY、矩阵、4K输出显示等功能,4K模式目前只支持16画面、10画面、4画面分割。

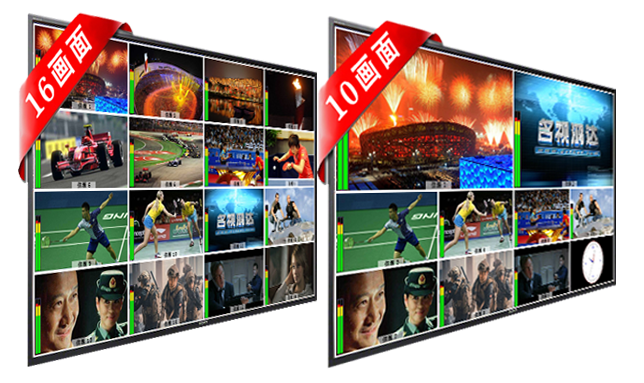

  • 多画面分割器效果图
  • 支持单画面放大,4画面,6画面,9画面,10画面,16画面等模式

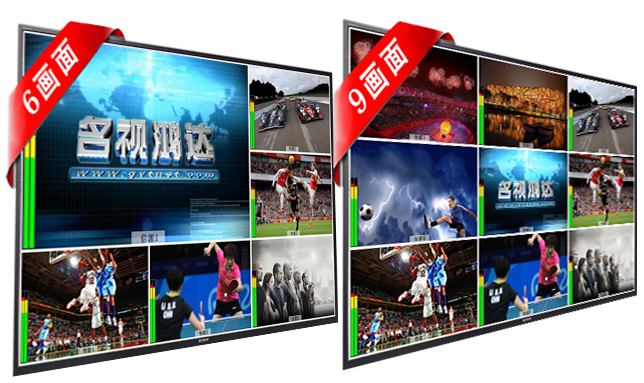

  • 多画面合成器效果图
  • 支持液晶状态显示(多画面分割模式、通道信号检测报警等)
  • 支持字符叠加,大小位置颜色可自定义
  • 支持液晶状态显示(多画面分割模式、当前通道信号状态等)
  • 输入OSD、音频柱显示
  • 支持输入画面切换
  • 环路输出端口:SDI×16输出
  • SDI×2/HDMI× 1多画面分割输出
  • 输出支持多种分辨率切换
  • 输入3G/HD/SD SDI自适应
  • 支持控制面板快捷控制
  • 支持网络、RS422控制
  • 支持网络升级系统功能
  • 支持后期扩展
  • 特殊功能可定制
  • 技术参数

  • SDI视频输入:
  • 16路10bit SD-SDI、HD-SDI和3G-SDI。
  • SDI视频输出
  • 16路环通,2路SDI,1路HDMI
  • SDI规范
  • SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 310M、SMPTE 425M-B。
  • SDI速率
  • 270Mb、1.5G、3G
  • SDI视频多画面分割输出
  • 2路10bit HD-SDI、10bit 3G-SDI。
  • HDMI视频多画面分割输出
  • 1路HDMI type A接口。输出支持显示器EDID。
  • SDI时钟恢复
  • 所有SDI输出口都具备时钟恢复,标清、高清或3-SDI视频自动切换。
  • 多速率支持
  • 自动检测SD、HD或3G-SDI。
  • SD视频格式
  • 480i59.94 NTSC、 576i50 PAL
  • HD视频格式
  • 720p50、720p59.94、720p601080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p601080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
    1080i50、1080i59.94、1080i60
  • 音频波形(VU)表
  • 每个分割画面均配备VU标准音频表。
  • SDI视频采样
  • 4:2:2和4:4:4。
  • SDI音频采样
  • 电视标准采样率48kHz和24bit。
  • SDI色彩精度
  • 10bit 4:2:2和4:4:4。
  • SDI自动切换
  • 每路输入可自动选择SD-SDI、HD-SDI和3G-SDI,因此每路输入可分别使用不同电视格式。
  • SDI元数据支持
  • 依照SMPTE 352M的视频有效载荷识别辅助数据。
